所需模塊? 電導板模塊 + 電導電級 + PT100+?電導軟件

1.HY-Cond100電導模塊
連接電導電極，PT100(溫控電阻)，進行模數轉換，并通過USB\RS232把數據傳遞到上位機

2.電導電極
傳感器端子，采集被測液體信號

3.PT100
溫度傳感器，采集溫度信號

4.電導軟件

windows平臺的軟件，通過USBHID\RS232采集電導及溫度信號，能連續采集并能實時描繪出曲線。額外提供電導校正、溫度校正等功能。

該解決方案，其各項指標和成品無異，是一款性價比極高的方案。針對一些類似OEM廠商的高端產品，輝因科技均可提供模塊化的集成解決方案，配合的我們HY-ARM2416工控平臺即組裝成商用成品電導率儀。我們亦可無償提供全部技術支持，并分享10余年的高效液相色譜及工控經驗（包含生化、疫苗、蛋白質等），相信我們都會在工業控制之路走的更遠，互惠共贏！

所需配件：光電二級管模塊+硅光二級管+直通光纖/ 280nm紫外單波長光源

1、光電二級管模塊（采用HY-UVL100）,一個
為硅光二極管提供安裝環境，將光信號轉化成電信號，進行基本數據處理，并為上位機提供通信接口。

2、硅光二級管(HS133-5BQ,來自日本濱松)，1個
硅光二極管，有著檢測范圍廣、靈敏度高、噪音小以及更寬泛的信噪比等特點，一直受到檢測器制造廠商的青睞。

3、直通光纖（HY-FIB100），2根
起到連接作用

4、氘燈（HY-DL100）,一臺（加280nm濾光片）
???? 可提供190~600nm連續波長光，尤其深紫外區間的光表現良好。

或者HY-LedLight100系列280nm紫外單波長光源
直接提供280nm波長的紫外光

5、流通池（HY-FCL50）[0.1~50mL/min],一個

5、UV軟件（HY-DataAnalysis）[集合數據采集、處理、保存、峰積分、定量分析、打印于一體的綜合性色譜軟件平臺]，或者開源的測試開發平臺（集合數據采集、曲線分析，可二次開發）
對于光源，我們提供兩種方案，需要說明一下,以下組裝圖我們僅以氘燈光源為例子
a.HY-DL100? 氘燈+280濾光片，成本高，但是能覆蓋深紫外（例如214nm）
b.HY-LedLight100?280nmLED燈，成本低，無需濾光片，但不能覆蓋深紫外（214nm），最低只能到265nm

組裝圖如下

以上方案的參數僅以單光路，單個二級管組成的紫外檢測器方案，儀器能達到參數如下，
吸光度范圍: ±4AU
噪聲：1×10-5AU
事實上，HY-UVL100光電二級管模塊是可以同時支持兩路光電二級管采集的，而商用檢測器一般都采用雙光路。如果采用雙光路方案，我們并不會因此而增加多少成本，但是檢測性能會大幅提升，且能大幅抑制溫飄。所以接下來我們介紹下雙光路的紫外檢測器的方案。
配件和以上不一樣的需求是，2和3，其他都一樣
2、硅光二級管(HS133-5BQ,來自日本濱松)，2個
3、直通光纖（HY-FIB100），1根， Y型光纖，1根

組裝圖如下

雙光路檢測器所測試
吸光度范圍: ±4AU
噪聲：0.5×10-5AU
極大的抑制溫度漂移，噪聲也能降為原來的1/2. 對于色譜生產廠商，我們強烈建議用雙光路方案，也是目前幾大成熟廠商的通用做法(GE\AKTA\島津)。而且模塊支持二次開發，且樣例源代碼開源。用戶只需關心應用即可，如果您不需要二次開發，我們提供成型的下位機單波長檢測器平臺，這個平臺對以上所有設備兼容。平臺還無縫兼容我們色譜分析系統?？傊@是一種，低成本，高效且檢測效果能達到或者國際水平的單波長檢測器方案。

雙光路紫外檢測器方案即在單光路方案的基礎上，增加了一路參比光路。但是由于參比光路是獨立的，不受樣品光路影響，所以能大幅度的控制噪音和溫漂（即溫度漂移，一般指環境溫度變化引起參數變化）。于氘燈（任何光源）在長時間運行時都會發熱（也會受外界環境影響），在發熱的情況下，亮度就會發生微小的變化。雖然只是微小的變化，但是在微量物質檢測的試驗中，會直接影響實驗效果，嚴重時生產誤導性的實驗結果。為了避免此種情況發生，需要單獨加一路參比光路，由于其獨立于樣品光路，我們設計一種可行的算法，即可校正樣品光路的吸光度。經過無數次實驗的驗證，這種方式幾乎可以完全消掉光源自身發熱產生的溫漂，噪聲同時也降低了一倍。下面介紹下輝因科技公司的雙光路紫外檢測器方案。

所需配件：光譜儀+直通光纖+氘燈+流通池+UV軟件

1、光纖光譜儀（采用HY-UVA6000）,2臺

一臺作為樣品光路，一臺作為參比光路。

2、直通光纖（HY-FIB100），2根

起到連接作用

3、氘燈（HY-DL100），一臺

可提供190~600nm連續波長光

4、流通池（HY-FCL50）[0.1~50mL/min],一個

流通池[0.1~50mL/min],讓要檢測的液體在其中不斷的流過，并不斷地檢測到流過液體的信號變化。

5、UV軟件（HY-DataAnalysis）

集合數據采集、處理、保存、峰積分、定量分析、打印于一體的綜合性色譜軟件平臺。

組裝完成后如下

組裝完成后，可以通過注射器（注射泵），蠕動泵等，進行連續吸光度測試。

性能指標

1. 最多可支持5波長同時檢測，且性能穩定；

2. 檢測器可支持195~560nm范圍內的波長檢測（波長精度到1nm）；

3. ABS范圍±6AU；

較單光路紫外檢測器方案價格稍高，但是性能大幅度提高，其各項指標和成品無異，是一款性價比極高的方案。針對一些類似OEM廠商的高端產品，輝因科技均可提供模塊化的集成解決方案，即組裝成商用成品紫外檢測器（多波長）。我們亦可無償提供全部技術支持，并分享10余年的高效液相色譜經驗（包含生化、疫苗、蛋白質等），相信我們都會在色譜之路走的更遠，互惠共贏！

在這篇應用文章中，我們使用國家計量局校準過的輝因科技光纖光譜儀（HY-UVA6000）對比輻射測量同一個白熾LED。HY-UVA6000作為新一代高熱穩定性、低臺間差的光譜儀，還配備可更換狹縫、簡單儀器連接件等等。
顏色測量

顏色定義其實相對比較主觀的，人眼對顏色的感知和獲取是再平常不過但卻是不可復制的。二十世紀，人類開發了很多方法對顏色進行定義?，F(xiàn)在經常使用的CIE XYZ 1931坐標系統，使用X和Z指認為色品，Y作為亮度（強度）。圖1.就展示了CIE 1931 X和Y顏色空間。

CIE L*a*b*也是常見的定義方式，L*指認為亮度（強度 ），a*為紅/綠色品，b*為黃/藍色品。在這篇應用中，我們使用x和y，因?yàn)檫@兩個指標是NIST可追溯的用來定義LED，這兩個值是可以與CIE1931關聯的，比如，y 。

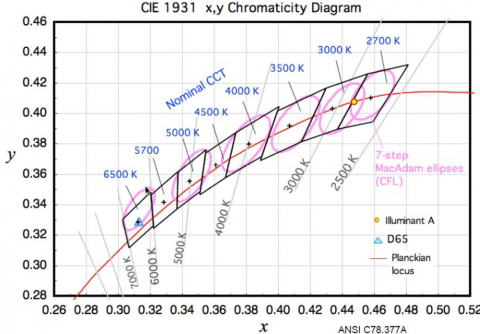

圖1.CIE1931 色品圖
另外，色溫（CCT）和主波長是對比校準LED的主要指標。通過x和y的值判定不同的LED，并以此作為LED的特征輸出。更為重要的是，因?yàn)镃CT定義了光顏色的表現性，所以對于照明應用非常重要。

當測量LED的顏色時，定義對于同一種顏色的LED, 測量結果在xy色坐標中的可接受度是非常必要的。20世紀中葉， David MacAdam開發了一種對不同種顏色進行分類的方法，他定義了一個在xy坐標內一般人肉眼不能分辨色彩的橢圓餅圖。通過該色品圖可以衍生定義LED在CIE 1931顏色坐標系里的分布，并以此將LED進行分選。MacAdam 色品圖內 xy坐標系的標準差就可以認定為可被感知的色差。

ANSI（美國國家標準組織）C78-377A 號文件使用四步MacAdam橢圓定義的方法作為CFL（小型熒光燈）和鹵素?zé)糁圃斓臉?biāo)準。每一步代表了一片面積，該面積區域里的任何一個點都是離中心點一個標準差。

在大多數的工業應用中，LED制造商（3）定義了七步MacAdam橢圓作為一個常用的用來定義可接受范圍的標準。如圖二所示，LED的分選也是基于MacAdam七步橢圓的方法。

為了對同色LED進行分選，該圖經常被用來作為相近顏色色差計算的指導工具。雖然在這篇文章中只使用了一個LED進行測試，但是我們?nèi)匀荒茴A(yù)測此次分選的結果與測量過程使用的不同步驟之間的差異。

圖二 .如何使用七步MacAdam 橢圓來定義LED在CIE 1931 色品圖中的分割區域（3）。
顏色測量步驟

絕對輻射顏色測量可以通過以下幾步完成:
確定實驗設置
用校準光源對于實驗設置進行絕對輻射校準
LED的顏色測量
在測量過程中，使用積分球加一根400μm 光纖連接到光譜儀上，整個配置使用校準鹵素光源（HY-TSL00）來進行絕對輻射校準。
因?yàn)轭伾珱]有絕對值，所以它不是一個容易被量化的概念。光譜技術的使能用讓用戶更客觀地定義顏色，輝因科技的光譜儀，光源，配件以及軟件能對絕對輻射顏色進行精確的測量。

2.1 檢測器原理圖

2.2技術特點：
1）光源模塊：由于三聚氰胺最大吸收波長為240nm，特采用240nm光源對三聚氰胺進行檢測，將光信號轉換成電信號。
2）光電采集模塊：
采集光源模塊傳輸?shù)碾娦盘?hào)并進行放大處理。
該模塊通過采用雙通道設計,可分接兩路. 在設計使用檢測器時, 一路可作為樣品, 一路作為參比信號.參比信號可抵消光源的熱 波動；
數據傳輸穩定性能達到100%；
采用TI的DDC可變數據積分AD芯片，可擴展性高；
強大的指令擴展功能, 可以根據分離制備需要調節輸出濾波參數及相關閥值；
USB通信，免驅動安裝。
3）色譜工作站：
收集光電采集模塊當中的信號數據進行分析處理，連接計算機模塊。
具有6個采集通道(可實時采集)；
采用USB通信方式，免驅動安裝；
增加3路獨立串口，可以控制其它泵及檢測設備；
增加2路IO通斷檢測，可用于進樣檢測。
4）繼電器AD采集模塊
用于壓力信號的采集，經模塊判斷后控制元件的自動開關，可用于進樣觸發等。
5）嵌入式開發平臺
連接色譜工作站及繼電器AD采集模塊，是整個檢測器的主控板，實現對各個模塊的運行控制。

三、案例分析– 三聚氰胺檢測
3.1. 方法來源
參考國標：GB/T 22400-2008原料乳中三聚氰胺快速檢測 液相色譜法
3.2 實驗數據
1） 標準品譜圖
5mg/L的三聚氰胺標準品譜圖如下：

圖3.1 5mg/L三聚氰胺標準溶液譜圖

2） 重現性
5mg/L的三聚氰胺標準品連續3次進樣重現性結果：

圖3.2 5mg/L標準溶液連續進樣3針重現性

表3.1 5mg/L標準溶液連續進樣3針重現性數據

3） 標準曲線
高濃度三聚氰胺標準工作曲線
配置濃度分別為0.20、0.50、2.00、5.00、20.0、50.0mg/L的三聚氰胺標準溶液。將以上5種標準溶液按照濃度由低至高進樣：

圖3.3 按GB/T 22400-2008法高濃度標準曲線

所得標準曲線方程為：
Y=41.81x-3.741，其R值為0.9992。

4） 加標回收率
選取添加濃度2 mg/kg和10 mg/kg，每個濃度分別加標兩次，測試加標回收率和相對標準偏差。

圖3.4 加標測試結果

表3.2加標回收結果

5)檢測限、定量限
依據噪聲值，按3倍信噪比，計算其理論檢出限，按10倍信噪比，計算其理論定量限。

• • 尺寸(L,W,H): 43mm x 43mm x 10mm
  • 重量： 50g
  • 功率：480W
  • 最大傳速: 16細分情況下1.8步進角電機可達每分鐘2100轉(２100rpm),電機可行的情況下最大可達30000轉
  • 細分: 1、2、4、8、16、32、64、128、256
  • 供電: 5v~60v
  • 供電: 5v~60v
  • 電流: 0~8A
  • 相對位移: 支持，64位精度計算位移
  • 加減速: 支持時間和步進兩種方式
  • 外部輸入控制: 雙端子共16*4種輸入控制方式

適用范圍

輝因科技研發的微型步進電機驅動器，超小型，最大功率可達480w。適用于1.工業精密機械、打印機、3D打印、紡織、機器人、多軸控制、家電等行業。
